Hoogspanningsvacuümonderbreker. Deze uitvinding heeft betrekking op een elektrische inrichting voor stroomverdeling. Het is geschikt voor gebruik in hoog-voedingsspanningen en distributielijnschakelaars voor het onderbreken van stroom. Het bestaat uit een balg die is afgedicht en verbonden met het bovenste deel van het stationaire contact, waarbij de binnenholte in verbinding staat met de kamerholte; een vaste veerplaat, vastgezet door de balgafdekking; een balansveer die om de buitenomtrek van de balg is aangebracht en door de vaste veerplaat is gepositioneerd; een meetsonde; en een displaymeter gemaakt van een verbeterde micrometer met een interne meet- en resetveer. Een steunkolom verbindt de weergavemeter en fixeert de hals van het stationaire contact, en een transparante afdekking bevestigd aan het onderste deel van de stationaire contacthals omsluit de bovengenoemde componenten. Door de verbeterde gevoeligheid van de balg en de displaymeter kan hij vacuümveranderingen tot enkele Pascal weergeven.
A vacuümonderbreker, ook wel vacuümschakelaarbuis genoemd, is een kernonderdeel van midden- en hoog-spanningsschakelaars. De belangrijkste functie is het snel doven van de boog en het onderdrukken van de stroom nadat het midden- en hoog{2}}spanningscircuit is losgekoppeld van de stroomvoorziening, waardoor ongelukken en onverwachte gebeurtenissen worden voorkomen, door gebruik te maken van de uitstekende isolatie-eigenschappen van het vacuüm in de buis. Het wordt voornamelijk gebruikt in energietransmissie- en distributiecontrolesystemen, en ook in energiedistributiesystemen in de metallurgie, mijnbouw, aardolie, chemische industrie, spoorwegen, omroep, communicatie en industriële hoogfrequente verwarming. Het beschikt over energiebesparing, materiaalbesparing, brandpreventie, explosiebeveiliging, klein formaat, lange levensduur, lage onderhoudskosten, betrouwbare werking en geen vervuiling. Vacuümonderbrekers zijn verder onderverdeeld in onderbrekers voor stroomonderbrekers en onderbrekers voor lastschakelaars. Stroomonderbrekers worden voornamelijk gebruikt in onderstations en elektriciteitsnetfaciliteiten in de energiesector, terwijl lastschakelaaronderbrekers voornamelijk worden gebruikt door eindgebruikers van het elektriciteitsnet.
De specifieke verschillen daartussen worden in detail geïllustreerd in de onderstaande vergelijkingstabel:
Vergelijking van hoogspanningsvacuümonderbrekers versus standaardvacuümonderbrekers
| Vergelijking Afmetingen | Standaard vacuümonderbreker (midden- en laagspanning) | Hoogspanningsvacuümonderbreker |
|---|---|---|
| Belangrijkste relaties | Algemene beschrijving/basisinformatie | Specifieke subklassen zijn een uitbreiding en toepassing van conventionele vacuümonderbrekertechnologie in het hoog-veld. |
| Toegepast spanningsniveau | Verwijst doorgaans naar middenspanningsniveaus zoals 12 kV, 24 kV en 40,5 kV. | Ze verwijzen doorgaans naar spanningen van 72,5 kV, 126 kV, 252 kV en zelfs 550 kV, 800 kV en hoger. |
| Structuur en uiterlijk | De structuur is relatief eenvoudig en compact en bestaat meestal uit een enkele, onafhankelijke keramische behuizing. | Ze hebben complexe structuren en grote volumes. Speciale ontwerpen zoals meerdere serie-onderbrekingen en serie-magnetische stuurspoelen worden vaak gebruikt om de spanning in evenwicht te brengen en het uitschakelvermogen te vergroten. |
| Technische uitdagingen | De technologie is volwassen; de uitdagingen liggen in miniaturisatie, lange levensduur en lage kosten. | 1. Hoog-isolatie van de spanning: hoe u ervoor kunt zorgen dat er geen doorslag optreedt bij extreem hoge spanningen. 2. Onderbreking door hoge- stroom: hoe u stroombronnen tot tienduizenden ampère effectief kunt doven. 3. Homogenisatie van elektrische velden: het vermijden van elektrische veldconcentratie door nauwkeurig ontwerp van elektrodevormen en afschermingsafdekkingen. 4. Mechanische stabiliteit: Seismische weerstand en operationele betrouwbaarheid van grote constructies. |
| Productieproces en materialen | Het vereist hoge normen voor materialen en productieprocessen, maar is relatief gestandaardiseerd. | De eisen zijn extreem veeleisend: • Keramische behuizing: Vereist keramiek met een hogere zuiverheid en sterkte. • Balg: vereist een langere slag en een langere mechanische levensduur. • Contactmateriaal: Vereist legeringsmaterialen met superieure weerstand tegen boogerosie en lassen. • Vacuümniveau: vereist een hoger vacuümniveau en een langer-duurzame vacuümafdichting. |
| Kosten | De kosten zijn relatief laag en er is massaproductie bereikt. | Het is extreem duur en er zijn gespecialiseerde materialen, precisiebewerking en complexe assemblageprocessen bij betrokken. |
Belangrijke technologieën van hoog-vacuümonderbrekers
Om de uitdagingen van hoogspanning het hoofd te bieden, maken hoog{0}}vacuümonderbrekers gebruik van verschillende unieke technologieën:
Multi-break-serie verbindingstechnologie
Principe: Een hoge systeemspanning wordt verdeeld over meerdere in serie geschakelde vacuümonderbrekers. Net zoals meerdere in serie geschakelde accu's een hoge spanning kunnen genereren, kunnen meerdere in serie geschakelde onderbrekers gezamenlijk een hoge spanning weerstaan.
Voordelen: Elke onderbrekereenheid hoeft slechts een deel van de totale spanning te weerstaan, waardoor de isolatievereisten voor een enkele onderbreker aanzienlijk worden verminderd en productie mogelijk wordt gemaakt.
Uiterlijk: U zult zien dat vacuümstroomonderbrekers van 126 kV en hoger vaak een onderbrekergedeelte hebben dat bestaat uit 2 of 4 (bijvoorbeeld 252 kV) onafhankelijke onderbrekermodules die in serie zijn geschakeld.
Axiale magnetische veldcontacttechnologie
Dit is een kerntechnologie voor moderne vacuümonderbrekers met hoge- capaciteit (vooral in het hoog- spanningsveld). Het werkt door een axiaal magnetisch veld tussen de contacten te genereren, waardoor de boogstroom langs het contactoppervlak wordt gedwongen. Dit voorkomt dat de boog op één punt stagneert en de contacten overmatig verbrandt, waardoor het vermogen om grote stromen te onderbreken aanzienlijk wordt verbeterd en de levensduur van de contacten wordt verlengd.
Complex afschermingssysteem
Het interieur is voorzien van meerdere zorgvuldig ontworpen metalen schilden die worden gebruikt om het elektrische veld te egaliseren, metaaldamp en hitte te absorberen en de keramische behuizing tegen vervuiling te beschermen. Dit zijn cruciale componenten voor het garanderen van een hoge isolatiesterkte.
Samenvatting
'Vacuümonderbreker' is net als 'auto' een algemene categorie.
'Hoogspanningsvacuümonderbreker' is vergelijkbaar met een 'zware- vrachtwagen' of een 'F1-raceauto'. Ze zijn een soort 'auto', maar om te kunnen omgaan met specifieke, veeleisendere bedrijfsomstandigheden (hoogspanning) zijn ze speciaal versterkt en complexer gemaakt qua structuur, materialen en technologie.
Als mensen daarom 'hoog-vacuümonderbreker' zeggen, bedoelen ze specifiek de vacuümonderbrekerproducten die worden gebruikt in hoog-toepassingen met hoge spanning, zoals hoofdlijnen van elektriciteitstransmissie- en distributienetwerken en grote elektriciteitscentrales, die de hoogste technische inhoud hebben en het moeilijkst te vervaardigen zijn. 'Vacuümonderbreker' is daarentegen een algemene term, en de meest voorkomende producten in het dagelijks leven (zoals schakelapparatuur in stroomverdeelruimtes) zijn midden-spanningsproducten (bijvoorbeeld 12 kV).

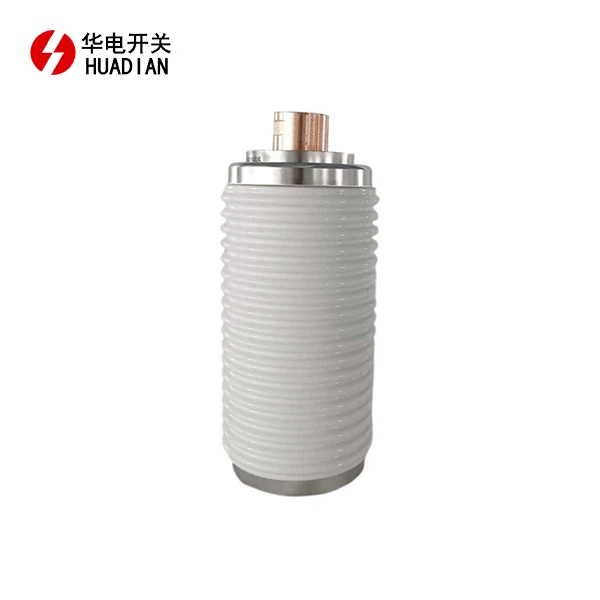

De vacuümonderbrekerproducten van Shaanxi Huadian bestrijken meerdere spanningsniveaus van 12 kV tot 40,5 kV en passen perfect bij verschillende vacuümstroomonderbrekers, contactors en lastschakelaars, en bieden uitgebreide oplossingen voor elektriciteitsnetten, spoorwegen, mijnen, nieuwe energie en industriële gebruikers. Neem contact met ons op als u vragen heeft.
