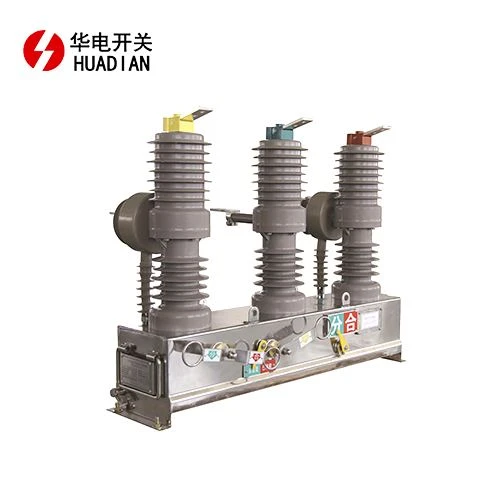

ZW32-12 Vacuümstroomonderbreker voor buiten
product Introductie
Overzicht:
ZW32-12 Vacuümstroomonderbreker voor buiten is een driefasige AC-frequentie 50Hz hoogspanningsschakelaars voor buiten, voornamelijk gebruikt voor 10kV buitenstroomdistributiesysteem van landelijk elektriciteitsnet en stedelijk elektriciteitsnet. Het wordt gebruikt om belasting te verdelen en te combineren stroom, overbelastingsstroom en kortsluitstroom.
ZW32-12-serie AC-hoogspanningsvacuümstroomonderbrekers voor buitengebruik voldoen aan de nationale GB 1984 "AC-hoogspanningsstroomonderbrekers" en de International Electrotechnical Commission IEC 60056 "high-voltage AC-stroomonderbrekers" en andere normen.
Product structureel en voordeel:
De ZW32-12 vacuümstroomonderbreker voor buiten heeft een driefasige kolomstructuur, die de voordelen heeft van stabiele en betrouwbare breekprestaties, geen gevaar voor verbranding en explosie, onderhoudsvrij, klein formaat, lichtgewicht en lange levensduur leven.
De stroomonderbreker heeft een volledig gesloten structuur met goede afdichtingsprestaties, wat gunstig is om de prestaties van vochtbestendig en anticondens te verbeteren, en is vooral geschikt voor gebruik in koude of vochtige ruimtes.
De driefasige pijlers en stroomtransformatoren gebruiken geïmporteerde buiten epoxyhars solide isolatie, of gebruik indoor epoxyhars outsourcing siliconenrubber solide isolatie; het heeft de kenmerken van hoge en lage temperatuurbestendigheid, ultraviolette weerstand en verouderingsbestendigheid.
Het bedieningsmechanisme maakt gebruik van een klein veerbedieningsmechanisme, het vermogen van de energieopslagmotor is klein en het energieverbruik voor openen en sluiten is laag.
De transmissie van het mechanisme neemt de directe transmissiemodus aan, het aantal onderdelen is klein en de betrouwbaarheid is hoog.
Het bedieningsmechanisme is in een afgesloten mechanismedoos geplaatst, wat het corrosieprobleem van het bedieningsmechanisme oplost en de betrouwbaarheid van het mechanisme verbetert.
Het openen en sluiten van de stroomonderbreker kan handmatig of elektrisch en met een afstandsbediening worden bediend
De ZW32-12 Vacuümstroomonderbreker voor buiten kan worden gecombineerd met een intelligente controller om automatisering van de stroomverdeling te realiseren, en kan ook worden gecombineerd met een recloser om een automatische recloser en sectionalizer te vormen.
De ZW32-12 Vacuümstroomonderbreker voor buiten kan stroomacquisitiesignalen leveren aan de intelligente controller en er kan een meetstroomtransformator worden geïnstalleerd volgens de vereisten van de gebruiker.
De afleidersteunisolatoren kunnen aan elkaar worden gekoppeld voor eenvoudig onderhoud.
OmgevingVoorwaarde:
a) Omgevingstemperatuur: -40 graden - plus 40 graden;
b) Hoogte: niet meer dan 2000m;
c) de omringende lucht kan vervuild zijn door stof, rook, bijtend gas, stoom of zoutnevel;
d) De windsnelheid is niet hoger dan 34 m/s (gelijk aan 700 Pa op het cilindrische oppervlak);
e) trillingen of grondbewegingen van schakel- en besturingsapparatuur zijn verwaarloosbaar; f) Vervuilingsniveau: Ⅲ.
Speciale omgevingsconditie:
De ZW32-12 Vacuüm-stroomonderbreker voor buiten mag onder normale omstandigheden worden gebruikt, anders dan hierboven gespecificeerd. Op dit moment moet met de fabrikant worden onderhandeld over de eisen van de gebruiker en moet er overeenstemming worden bereikt.
Specificatie
De belangrijkste technische parameters van stroomonderbrekers:
| Nee. | Item | Eenheid | Gegevens | ||
| 1 | Nominale spanning | kV | 12 | ||
| 2 | Nominale isolatie (1 min. voedingsfrequentie is bestand tegen spanning) | kV | 42 | ||
| 3 | Nominale isolatie (nominale bliksemimpuls weerstaat spanning) | kV | 75 | ||
| 4 | Nominale frequentie: | Hz | 50 | ||
| 5 | Nominale stroom | A | 630 / 1250 | ||
| 6 | Nominale kortsluitstroom: | kA | 12.5 / 16 / 20 | ||
| 7 | Nominale kortsluitstroom breektijden | t | 30 | ||
| 8 | Nominale volgorde van bewerkingen | / | O-0.3s-CO-180s-CO | ||
| 9 | De nominale kortgesloten gesloten stroom (piek) | kA | 31.5 / 40 / 50 | ||
| 10 | De nominale weerstaat stroom: | kA | 31.5 / 40 /50 | ||
| 11 | Nominale korte trem weerstaat stroom | kA | 12.5 / 19 /20 | ||
| 12 | Nominale bedrijfsspanning: | V | AC 220 / DC 220 / DC48 /DC24 | ||
| 13 | Volledige pauzetijd | s | Kleiner dan of gelijk aan 0.125 | ||
| Nominale korte-trem standtijd | s | 4 | |||
| 14 | Hoofdcircuitweerstand voor elke fase: | μΩ | Minder dan of gelijk aan 200 | ||
| 15 | Mechanische levensduur | t | 10000 | ||
Productiedetails
Productoverzicht en installatieafmetingen:
(Eenheid: mm)
ZW32-12 Vacuümstroomonderbreker voor buiten
TYPE 1
TYPE2
ZW32-12 Vacuümstroomonderbreker voor buiten met scheidingsschakelaar
TYPE 1
TYPE2
