Beide vacuüm stroomonderbrekersEn vacuüm schakelaarsgebruiken vacuüm als boogdovende medium en delen gemeenschappelijke kenmerken zoals een lange levensduur, veiligheid en betrouwbaarheid. Ze verschillen echter fundamenteel in hun ontwerpprincipes, functies en toepassingsscenario's.
 |
 |
I. Inleiding tot vacuümstroomonderbrekers:
Vacuümstroomonderbrekers en vacuümcontactors vervullen in essentie dezelfde functie als luchtstroomonderbrekers en luchtcontactors, behalve dat de boogdovende eenheid in een vacuümomgeving wordt geplaatst, waardoor het aanpassingsvermogen aan de omgeving wordt vergroot. Bovendien worden ze vanwege de uitstekende vacuümisolatie en boogdovende prestaties veel gebruikt.
Vacuümstroomonderbreker: het is een beveiligingsapparaat dat automatisch uitschakelt wanneer er een fout optreedt in het circuit, waardoor het circuit wordt beschermd; het kan ook handmatig uitschakelen om de belastingsstroom los te koppelen.
Magneetschakelaars worden gebruikt voor het frequent schakelen van kleine stromen en hoewel ze enige bescherming bieden (ze hebben meestal een thermische overbelastingsbeveiliging), hebben ze geen energieopslagmechanismen en vertrouwen ze op de magnetische aantrekkingskracht van de spoel. Ze kunnen foutstromen niet onderbreken. Wat stroomonderbrekers betreft, is het niet nodig om verder uit te werken. In gevallen met een relatief lage capaciteit worden contactors vaker gebruikt in technische toepassingen.
Ook de werkingsprincipes zijn verschillend.
De ene is voor het schakelen van de normale bedrijfsstroom en de andere is voor het onderbreken van de foutstroom.
De behuizing van de stroomonderbreker en alle accessoires samen kunnen drie-trapsbescherming en tijdvertraging bereiken.
II. Inleiding tot vacuümschakelaars:
1. Het geleidende circuit van een vacuümschakelaar bestaat uit inkomende en uitgaande geleidende staven en een vacuümstroomonderbreker, die voornamelijk wordt gebruikt voor schakelen, en beschikt over een sterke weerstand tegen vervuiling.
2. Vacuümschakelaars zijn geschikt voor AC 50 Hz-voedingssystemen met een nominale spanning tot 1140 V en een nominale stroom tot 630 A. Ze worden gebruikt voor het direct of op afstand aansluiten en loskoppelen van de belastingsstroom in het hoofdcircuit, en zijn geschikt voor gebruik in explosie-beveiligde magnetische starters die zijn samengesteld uit verschillende beveiligingsapparaten, die vaak bediende drie- inductiemotoren en andere apparaten besturen. De stroomonderbreker bestaat uit een bedieningsmechanisme, een geleidend circuit, afdichtingscomponenten en een behuizing. De externe isolatie wordt voornamelijk bereikt door middel van hoog-spanningsbussen, en de interne isolatie bestaat uit composietisolatie. Het geleidende circuit is verbonden met de vacuümonderbrekerkamer via geleidende clips en bewegende en stationaire geleidende eindplaten. De algemene structuur is een drie-gemeenschappelijk-doostype.
3. Vacuümschakelaars zijn geschikt voor bescherming en controle in onderstations en distributiesystemen voor industriële en mijnbouwondernemingen;
4. Het verschil tussen een vacuümschakelaar en een stroomonderbreker is dat een contactor een besturingsapparaat is, terwijl een stroomonderbreker een beveiligingsapparaat is. Een contactor kan regelmatig in werking zijn en heeft de functie om stroom te geleiden, maar heeft geen bescherming tegen overbelasting of kortsluit-. Een stroomonderbreker heeft schakel-, overbelastings- en kortsluitbeveiligingsfuncties, maar de toegestane werkfrequentie is lager.
5. Een vacuümschakelaar is een apparaat voor herhaaldelijk gebruik. Het kan de belastingsstroom onderbreken, maar kan de kortsluitstroom niet onderbreken. Het heeft ook normaal open en normaal gesloten contacten. Het heeft geen kortsluitstroombeveiliging- en kan het openen en sluiten alleen voltooien op basis van een bepaald signaal.
Gedetailleerde vergelijking
| Functies | Vacuümstroomonderbreker | Vacuümschakelaar |
|---|---|---|
| Kernfuncties | Beveiliging (isoleren en onderbreken van fouten) | Controle (frequent in- en uitschakelen) |
| Boogblusvermogen | Extreem krachtig, in staat om kortsluitstromen- (tientallen kA) te onderbreken | Uitschakelvermogen: Relatief zwak, meestal alleen in staat nominale stroom en kleine overbelastingsstromen te onderbreken |
| Bedrijfsleven | Mechanische levensduur: relatief kort (tienduizenden schakelingen) Elektrische levensduur: kort (enkele tot tientallen kortsluitonderbrekingen) | Mechanische levensduur: extreem lang (miljoenen cycli) Elektrische levensduur: lang (honderdduizenden schakelingen bij nominale stroom) |
| Werkwijze | Meestal bediend door veer- of elektromagnetische mechanismen, met een hoge werksnelheid | Meestal bediend door AC/DC-elektromagneten, met een lagere werksnelheid |
| Staatsbehoud | Uitgerust met een mechanische vergrendeling; er is geen elektrische energie nodig om na het sluiten de gesloten positie te behouden | Geen zelfhoudend vermogen-; de gesloten toestand vereist een continue stroomtoevoer naar de spoel om deze in stand te houden |
| Uiterlijk en structuur | Relatief groot van formaat en complex van structuur | Relatief klein formaat en compacte structuur |
| Typische toepassingen | Gebruikt als hoofdstroomschakelaar of beveiligingsschakelaar voor aftakkingen in onderstations, distributieruimten, enz., die over het algemeen niet vaak worden gebruikt | Gebruikt voor het frequent starten en stoppen van motorbesturing, elektrische oventransformatoren, schakelen tussen condensatorbanken, enz. |
Diepgaande-analyse

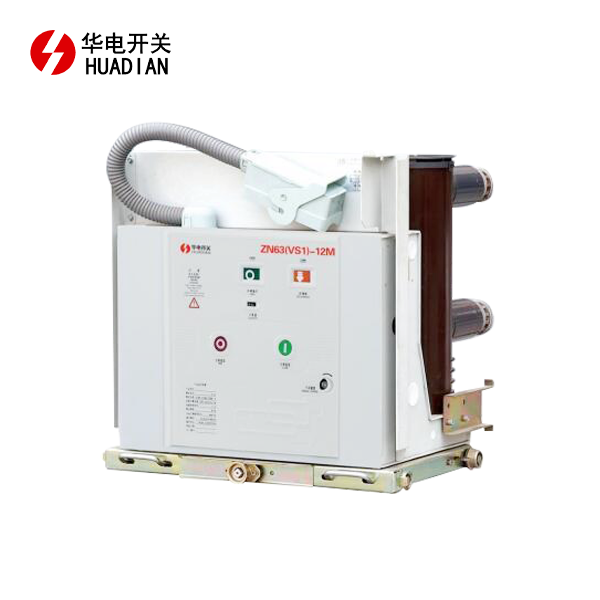

1. Vacuümstroomonderbreker
Ontwerpdoel: veilige isolatie en bescherming
Zijn belangrijkste taak is het beschermen van het volledige circuit en de apparatuur stroomafwaarts. Wanneer er ernstige fouten zoals overbelasting of kortsluiting in de lijn optreden, verzendt het relaisbeveiligingsapparaat een signaal en kan de stroomonderbreker snel (meestal binnen tientallen tot honderd milliseconden) uitschakelen, waardoor de enorme foutstroom wordt onderbroken en wordt voorkomen dat het ongeval escaleert.
Belangrijkste kenmerken:
Robuuste contacten en mechanisme: Om de elektromagnetische krachten en hitte die worden gegenereerd door enorme kortsluitstromen te weerstaan en te onderbreken, zijn de vacuümboogdovende kamer, de contactmaterialen en het bedieningsmechanisme zeer robuust.
Vergrendeling met beveiligingssysteem: het heeft meestal niet de mogelijkheid om zelf fouten te detecteren en moet samenwerken met externe relaisbeveiligingsapparaten (op microcomputers-gebaseerde geïntegreerde beveiliging) of zekeringen, die de fout detecteren en een uitschakelcommando geven.
Mechanische vergrendeling: Eenmaal gesloten, vergrendelt het mechanisme hem in de gesloten positie en gaat hij niet automatisch open, zelfs niet als de stuurstroom uitvalt, waardoor de continuïteit van de stroomvoorziening wordt gegarandeerd.
Toepassingsscenario's:
Inkomende en uitgaande lijnen van elektriciteitscentrales en onderstations.
Hoofdverdeelkasten van industriële en mijnbouwbedrijven en hoge- gebouwen.
Back-upbeveiliging voor grote motoren (meestal gebruikt in serie met vacuümschakelaars).

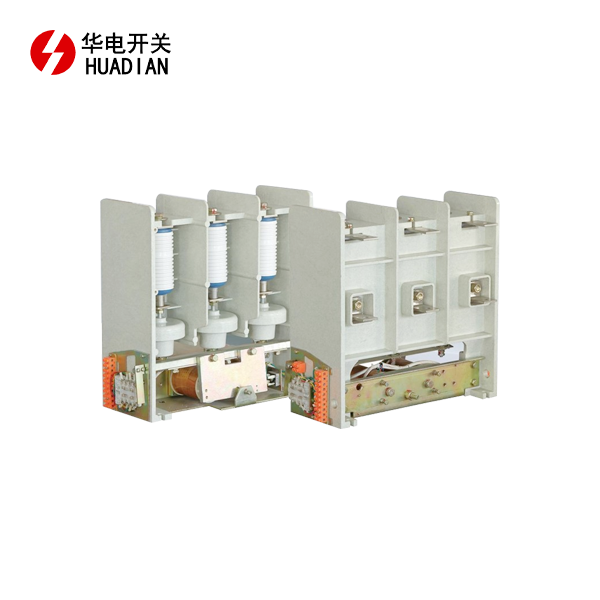

2. Vacuümschakelaar
Ontwerpdoel: frequente bediening en controle
Zijn hoofdtaak is het regelmatig aansluiten en loskoppelen van circuits onder normale bedrijfsomstandigheden. De motor van een werktuigmachine moet bijvoorbeeld duizenden keren per dag starten en stoppen.
Belangrijkste kenmerken:
Extreem hoge bedrijfsfrequentie: De mechanische structuur en het elektromagnetische systeem zijn geoptimaliseerd voor frequent gebruik, met een mechanische levensduur van miljoenen cycli.
Elektromagnetische werking en vasthouden: Het werkt door magnetische kracht te genereren door de spoel van stroom te voorzien, en wordt losgekoppeld onder invloed van een veer wanneer de stroom wordt uitgeschakeld. De gesloten toestand vereist een continue stroomvoorziening; Zodra het stuursignaal verdwijnt (bijvoorbeeld als de noodstopknop wordt ingedrukt), wordt de verbinding onmiddellijk verbroken.
Beperkt kortsluitvermogen-: kan kortsluitstromen- niet zelfstandig onderbreken. In praktische toepassingen moet deze in serie met een zekering worden gebruikt. Wanneer er kortsluiting optreedt, springt de zekering snel door om de fout te onderbreken, en de contactor is alleen verantwoordelijk voor normaal frequent schakelen.
Toepassingsscenario's:
Vaak gestarte elektromotoren, zoals die in werktuigmachines, kranen, compressoren, ventilatoren en waterpompen.
Controle van elektrische oventransformatoren en condensatorcompensatieapparaten.
Resistieve belastingen die automatische bediening op afstand vereisen.
